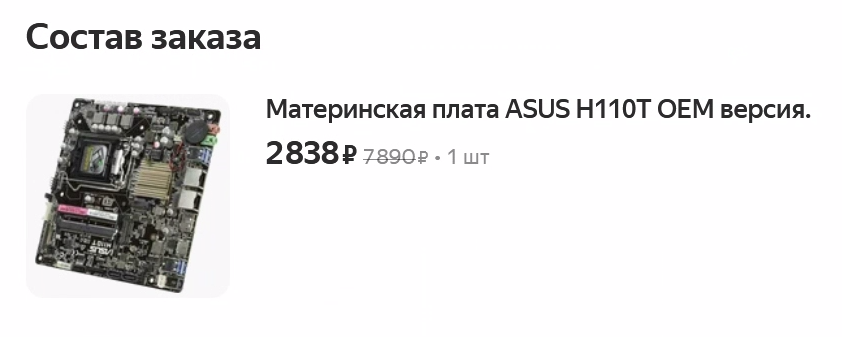

купил по цене дешевле АВИТО Thin Mini ITX Form Factor 6.7 inch x 6.7 inch ( 17 cm x 17 cm ) мать на ноутбучной памяти DDR4 SO-DIMM 2133MHz (6th Gen) 2400 (7th Gen) XMP — под древний сокет LGA1151 Intel® for 7th/6th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
Supports Intel® 14 nm CPU Supports Intel® Turbo Boost Technology 2.0 asus.com
а coffee-mod? ;-) UEFI AMI BIOS
Thin Mini-ITX с низкой заглушкой (170 x 170 мм) — у меня есть корпус от старого Lenovo ThinkCentre
нет ни единого слота расширения (PCIe), буду искать мутанта QNCT 6C12T со встроенным видео UHD Graphics 630, ибо Зионы под неё дорогие xeon-e5450.ru
youtu.be
M.2 тоже не очень удобные:
1 x M.2 E key type 2230 (для модемов Wi-Fi/BT devices support or PCIE/USB mode, но зачем они в стационаре?!)
1 x M.2 Socket 3. with M key, type 2242/2260 (короткий both SATA & PCIE mode)
вентиль мутанту тоже нужен особенный — из-за "бутербродного" крепления, кароч гемор, зато можно тихий поставить, по типу маленьких вентиляторов видеокарт: 4-pin CPU_FAN, 4-pin CHA_FAN
ещё и БП нестандартный — "игольчатый" внешний
Support 12V and 19V input via back-panel DC-in jack, 1 x 2-pin internal DC power connector Коннектор: 7.4 x 5.0 мм; Напряжение: 12 ~ 19 В (контактные площадки для переключения 12/19 В; 12 В по умолчанию); Минимальная мощность: 90 Вт (при установке 35 Вт процессоров; рекомендуется 120 Вт при использовании LVDS или процессоров с TDP выше 35 Вт)
Есть LVDS connector для "игрушечных" дисплейчиков Display panel VCC power selector (VCC_PWR_SEL): 3V, 5V, 12V; Flat panel display brightness connector (8-pin LCD_BLKT_PANEL) This connector is for the LCD panel backlight and brightness controls. Display panel backlight power selector (3-pin BLKT_PWR_SEL): 12V, 19V
и DisplayPort (не знаю какой версии, 60 Hz), но не более двух экранов одновременно.
Похожие мамки есть у AsRock, ECS и даже у Машиниста.
Из плюсов: низкое энергопотребление, как самой мамки, так и всего комплекта в случае "мутанта", тихий ноутбучный БП
купил по цене дешевле АВИТО Thin Mini ITX Form Factor 6.7 inch x 6.7 inch ( 17 cm x 17 cm ) мать на ноутбучной памяти DDR4 SO-DIMM 2133MHz (6th Gen) 2400 (7th Gen) XMP — под древний сокет LGA1151 Intel® for 7th/6th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
Supports Intel® 14 nm CPU Supports Intel® Turbo Boost Technology 2.0 asus.com
Для поддержки процессоров с ядром Kaby Lake (Core i7 7xxx, Core i5 7xxx, Core i3 7xxx, Pentium G4xxx) из числа совместимых требуется обновление BIOS.
CPU восьмого поколения работать не будут, даже если обновить BIOS.Процессоры 7000-й серии работают только в Windows 10! Предыдущие версии Windows, включая Windows 7 и 8.1, более не поддерживаются, точнее, не будут получать критически важные обновления от Microsoft.
а coffee-mod? ;-) UEFI AMI BIOS
Thin Mini-ITX с низкой заглушкой (170 x 170 мм) — у меня есть корпус от старого Lenovo ThinkCentre
нет ни единого слота расширения (PCIe), буду искать мутанта QNCT 6C12T со встроенным видео UHD Graphics 630, ибо Зионы под неё дорогие xeon-e5450.ru
youtu.be
M.2 тоже не очень удобные:
1 x M.2 E key type 2230 (для модемов Wi-Fi/BT devices support or PCIE/USB mode, но зачем они в стационаре?!)
1 x M.2 Socket 3. with M key, type 2242/2260 (короткий both SATA & PCIE mode)
вентиль мутанту тоже нужен особенный — из-за "бутербродного" крепления, кароч гемор, зато можно тихий поставить, по типу маленьких вентиляторов видеокарт: 4-pin CPU_FAN, 4-pin CHA_FAN
ещё и БП нестандартный — "игольчатый" внешний
Support 12V and 19V input via back-panel DC-in jack, 1 x 2-pin internal DC power connector Коннектор: 7.4 x 5.0 мм; Напряжение: 12 ~ 19 В (контактные площадки для переключения 12/19 В; 12 В по умолчанию); Минимальная мощность: 90 Вт (при установке 35 Вт процессоров; рекомендуется 120 Вт при использовании LVDS или процессоров с TDP выше 35 Вт)
Есть LVDS connector для "игрушечных" дисплейчиков Display panel VCC power selector (VCC_PWR_SEL): 3V, 5V, 12V; Flat panel display brightness connector (8-pin LCD_BLKT_PANEL) This connector is for the LCD panel backlight and brightness controls. Display panel backlight power selector (3-pin BLKT_PWR_SEL): 12V, 19V
и DisplayPort (не знаю какой версии, 60 Hz), но не более двух экранов одновременно.
Похожие мамки есть у AsRock, ECS и даже у Машиниста.
Из плюсов: низкое энергопотребление, как самой мамки, так и всего комплекта в случае "мутанта", тихий ноутбучный БП
